Подключение реле поворотов 3 контакта
На машине не всегда работали поворотники. Потом и вовсе перестали. При включении поворотников, на приборке пытается мигать лампочка, но никак. Реле щелкает.
Ну и что, что щелкает, подумал я, и проверил его работоспособность. А проверил я, подкинув новое реле. И вуаля.
Смутил меня только один момент…
К реле был наглым образом примотан какой то сторонний проводок. У хозяина не удалось выяснить его назначение.
Для доп информации калиноводам:
Я полез разбираться — стало интересно:
1) Принцип работы (да — не знал, каюсь);
2) Что там мог делать этот проводок;
3) Как это реле можно использовать в Солярисе =)
1) Принцип работы:
На реле поворотов имеется 3 контакта: 49, 49а и 31.
31 контакт — постоянная масса (-)
49 контакт — постоянное питание (+)
49а контакт — управление реле.
При замыкании контакта 49а, через нагрузку (Лампочка/динамик/светодиод и т.п.) на массу, реле начинало свою работу.
На калине, контакт 49а идет на аварийку и на поворотники. На аварийку, с этого контакта, проводка идет без разрыва. Соответственно реле включается без зажигания.
На поворотники 49а контакт доходит только после включения зажигания.
С этим пунктом разобрались (лично я для себя всё, что хотел — понял). Будут какие-то вопросы — буду рад на них ответить.
2) Смысл этого проводка я так и не осознал. По сути он был подключен в нагрузку. Соответственно, что бы там не было подключено, оно заставляло реле работать.Или наоборот.
Возможно хотели постоянный плюс. Возможно хотели массу. Но не обдумав свои действия, человек потратил лишние деньги и время на устранение неполадки.
3) Вот на этом моменте у меня пошла работа фантазии, ведь я так давно хотел сделать себе центральный стоп-сигнал (дополнительный, на крышке багажника), который бы работал в двух режимах)
Схема до безумия проста, надежна и интересна.
Пока что я не до рос до паяния микросхем и их программированием. По этому изобретаю, что есть.
Ток, после педали тормоза, который идет на доп. стоп, распределяется релюшкой. Если на реле не подается ток, доп. сигнал работает стандартно.
Если подать ток на релюшку, 5-ти контактную ( Реле (5) ), которая будет управляться кнопкой из салона, то замкнутся контакты 30 и 87. Ток (12В) пойдет на реле поворотников ( Реле (3) ) и через него на доп. свет.
Чтобы не убилось Реле (3), во время штатной работы, ставится диод на ножку 49а.
Преимущество этой схемы, в том, что в случае неисправной работы, причина будет только в реле. Заменить их — не проблема.
В скором времени по пытаюсь создать опытный образец и в дальнейшем установить такую фишечку в свой авто.
Искал информацию в интернете. Ни кто, видимо, такими делами не занимается. Или делает это втихоря.
Вот решил сделать небольшой отчет по изготовлению реле для Blazer s10 из реле от ВАЗ.
Делать будем как положено, с возможностью последующей замены.
Что потребуется?
реле поворотов ВАЗ 3х-контактное.
Разъем для лампы Н4 (идеально подходит под данное реле))
Ну и еще паяльник, олово, кислота (НЕ канифоль)
Для начала разбираем родное реле Блейзера…
Этот самый механизм откусываем бокорезами, что бы остались небольшые ножки для пайки…
Теперь соотносим 2 реле…
Биметаллическое реле — 2х контактное. принцип работы — пластинка нагревается — размыкает контакт, остывает — замыкает контакт. Чем выше ВАТТность ламп, тем чаще мигает, но лампы в продаже только мощностью 5 ватт поэтому у меня лично, мигало очень медленно. как временное решение — я подключал в разрез переднего поворотника еще по одной лампе, но иногда реле перегревается и отказывает в работе. Такое часто бывает, когда очень долго стоишь на светофоре с включенным поворотником… Ну и, конечно же, светодиодные лампы уже не подключить…
И так, внимательно смотрим фото — тут указано где вход 12 вольт, а где выход на поворотники…
Теперь рассмотрим 3х-контактное реле.
У него, в отличие от 2х-контактного имеется питание, при подаче которого, наблюдается равномерное размыкание-смыкание контактов, не зависимо от ВАТТности ламп. Можно даже светодиоды ставить.
И так. идем далее.
Обрезаем провода разъема реле "+" и "L" примерно по 3-4 см.

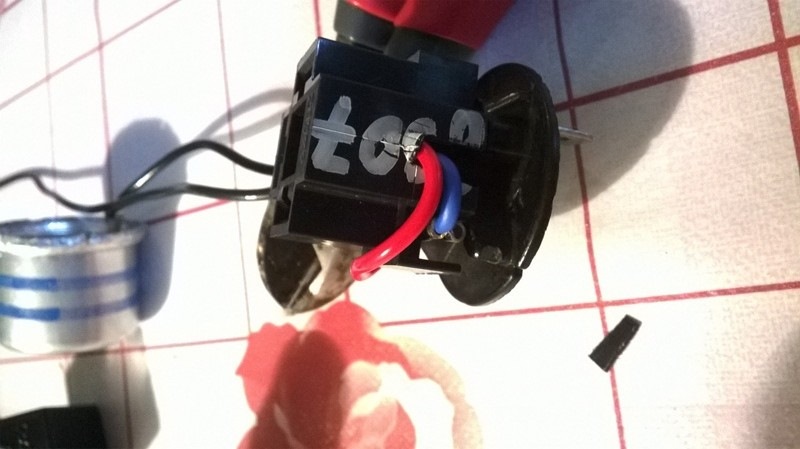

припаиваем "+" гнезда нового реле к ноге круглого реле с названием "+" входящий. У меня на штеккере это синий провод.
Провод разъема с маркировкой "L" припаиваем на вторую ногу круглого реле. У меня на разъеме это красный провод.

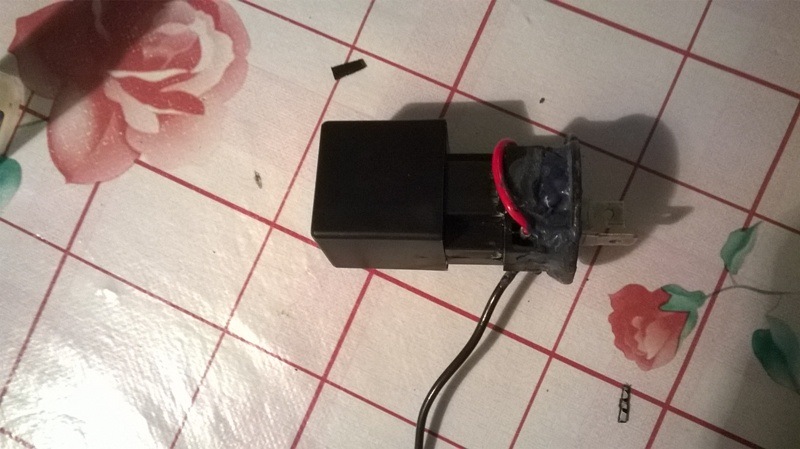

должно получиться такое устройство))
Теперь делаем небольшой вырез с свободной стороны разъема для проводков. Внутри для них достаточно места…
Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.
Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.
Как работает электромагнитно-тепловое реле
Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.
Конструкция электромагнитно-теплового реле довольно простая, в ней используется схема подключения поворотников через реле электромагнитного типа. Оно изготавливается в виде цилиндрического сердечника, а в качестве его обмотки используется тонкий медный провод. Вверху сердечника располагаются две группы контактов, а с каждой стороны установлены металлические якоря. Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. С помощью других контактов происходит замыкание цепи с лампами в указателях поворотов. Именно они обеспечивают мигающий режим.
К якорю основной группы контактов крепится тонкая нихромовая струна. Она оттягивает якорь от контакта, который расположен на сердечнике. Таким образом, цепь будет разомкнутой, что для нее является нормальным положением. Сам сердечник установлен на специальной изолированной площадке, где также осуществляется крепление и противоположного конца струны. В процессе работы через струну проходит электрический ток, поскольку она вместе с резистором находится в цепи выключателя. Все элементы устройства размещаются в цилиндрическом металлическом корпусе.
Принцип работы электромагнитно-теплового реле очень простой. Когда включается сигнал поворота, происходит замыкание цепи. Под действием тока нихромовая струна нагревается, а ее длина увеличивается. Якорек, который ранее был оттянут, притягивается сердечником, выпрямляется и в течение короткого времени выполняет замыкание контактов. Из-за этого лампы поворотов начинают светить в полный накал. Ток проходит мимо струны, из-за чего она остывает и вновь укорачивается. В результате, происходит оттягивание якорька от сердечника, что приводит к размыканию контактов. Лампы прекращают светить, затем, весь цикл возобновляется. Нихромовая струна нагревается и остывает очень быстро, обеспечивая мигание ламп со средней частотой 60-120 раз в течение минуты.
Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.
Существенным недостатком данного устройства является постепенное растягивание струны, нарушающее нормальную работу реле. Поэтому, в настоящее время эти приборы заменены более современными конструкциями электронных реле.
Электронное реле: схема и принцип работы
Конструкция электронного реле поворотов состоит из двух основных частей. Из стандартного электромагнитного реле, выполняющего коммутацию и электронного ключа, обеспечивающего определенную частоту срабатывания данного устройства.
Нихромовая струна заменена электронным ключом. С его помощью происходит подача и снятие напряжения с обмотки электромагнитного реле в определенные промежутки времени. Основой ключа служат микросхемы или дискретные элементы. Они являются составными элементами задающего генератора и цепей управления.
Принцип работы электронного реле очень простой. Когда напряжение подается на реле, в работу включается задающий генератор. С его помощью формируются управляющие импульсы с различной частотой, которые поступают к цепям управления. Посредством импульсов подается или прерывается ток, проходящий по обмотке электромагнитного реле. Такие действия заставляют якорь поочередно притягиваться или опускаться. В результате, происходит замыкание или размыкание контактных групп с определенной частотой, обеспечивая такое же мигание сигнальных ламп.
Все электронные элементы реле смонтированы на отдельной плате. Электромагнитное реле располагается над платой. Оба они размещаются в пластиковом корпусе. Контакты выводятся наружу снизу или сбоку. Для крепления корпуса имеются отверстия и проушины под болтовые соединения.
Каждое электронное реле поворотов обладает несомненными преимуществами перед другими конструкциями. Они зарекомендовали себя качественными и технологичными устройствами, изготовленными на основе современных схем, отличающихся повышенной надежностью. Технические характеристики этих приборов остаются неизменными, независимо от срока эксплуатации.
Распиновка реле поворотов
В процессе эксплуатации штатное реле поворотов может выйти из строя и в этом случае требуется его замена. Становится заметна некорректная работа устройства, особенно, когда перестает загораться контрольная лампочка. Основная причина неисправности заключается в неполном замыкании прибора.
В других случаях реле начинает функционировать нестабильно, замыкание релейных контактов происходит с различными временными интервалами. В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Это может создать серьезную проблему на дороге, когда устройство включается незаметно для водителя из-за случайного задевания во время вождения автомобиля.
Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. В этом случае подключение реле поворотов осуществляется по стандартной схеме, показанной на рисунке. Контакт № 1 является положительным, второй контакт служит для подключения к переключателю поворотов, третий соединяется с контрольной лампочкой, а четвертый подключается к массе.
Все соединения и контакты должны быть надежно заизолированы с помощью изоленты и кембрика, представляющего собой полую пластмассовую оплетку. Это позволяет исключить возможные замыкания с другими проводниками. Определенные неудобства создает пластмассовый корпус электронного реле, который не всегда помещается на штатное место расположения. Однако домашние мастера довольно легко преодолевают это затруднение и находят наиболее оптимальное техническое решение.
Реле поворотов своими руками
Иногда возникают ситуации, когда штатное реле поворотов выходит из строя и нет возможности приобрести новый прибор. В подобной ситуации можно попытаться сделать реле поворотников своими руками, чтобы обеспечить автомобиль необходимыми сигналами. Простейшие электронные устройства, которые возможно создать самостоятельно, просты и удобны в эксплуатации, работают бесперебойно и надежно. Высокая точность достигается за счет использования ШИМ-контроллеров, используемых во всех схемах.
Самый простой заменитель электромагнитного реле рассчитан на максимальную мощность нагрузки 150 Вт. Она подключается в разрыв плюсовой клеммы. Если полевой ключ IRFZ44 заменить на модель IRF3205, то можно подключить и 200 Вт. Такая несложная схема обеспечивает высокую точность функционирования. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы.
Периодичность мигания напрямую связана с емкостью конденсатора. При увеличении емкости, мигание лампочки будет более редким, и, наоборот, снижение емкости приведет к ускорению мигания. Маломощный диод 1n4148 может быть заменен любым аналогичным элементом. При достижении схемой мощности 80 Вт, в области полевого транзистора наблюдается незначительное выделение тепла. Это означает, что она готова к использованию.
Существует еще одна несложная схема реле поворотов с катушкой – простая, надежная и недорогая. Она способна зажигать как обычные лампочки, так и светодиодные и рассчитана на 12 В. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Светодиод устанавливается в цепь в качестве индикатора на время наладочных работ. Параметры устройства регулируются путем изменения сопротивления резистора.
Мануал по замене реле поворотов на 3х контактное.
Искал информацию в интернете. Ни кто, видимо, такими делами не занимается. Или делает это втихоря.
Вот решил сделать небольшой отчет по изготовлению реле для Blazer s10 из реле от ВАЗ.
Делать будем как положено, с возможностью последующей замены.
Что потребуется?
реле поворотов ВАЗ 3х-контактное.
Разъем для лампы Н4 (идеально подходит под данное реле))
Ну и еще паяльник, олово, кислота (НЕ канифоль)
Для начала разбираем родное реле Блейзера…
Этот самый механизм откусываем бокорезами, что бы остались небольшые ножки для пайки…
Теперь соотносим 2 реле…
Биметаллическое реле — 2х контактное. принцип работы — пластинка нагревается — размыкает контакт, остывает — замыкает контакт. Чем выше ВАТТность ламп, тем чаще мигает, но лампы в продаже только мощностью 5 ватт поэтому у меня лично, мигало очень медленно. как временное решение — я подключал в разрез переднего поворотника еще по одной лампе, но иногда реле перегревается и отказывает в работе. Такое часто бывает, когда очень долго стоишь на светофоре с включенным поворотником… Ну и, конечно же, светодиодные лампы уже не подключить…
И так, внимательно смотрим фото — тут указано где вход 12 вольт, а где выход на поворотники…
Теперь рассмотрим 3х-контактное реле.
У него, в отличие от 2х-контактного имеется питание, при подаче которого, наблюдается равномерное размыкание-смыкание контактов, не зависимо от ВАТТности ламп. Можно даже светодиоды ставить.
И так. идем далее.
Обрезаем провода разъема реле "+" и "L" примерно по 3-4 см.
припаиваем "+" гнезда нового реле к ноге круглого реле с названием "+" входящий. У меня на штеккере это синий провод.
Провод разъема с маркировкой "L" припаиваем на вторую ногу круглого реле. У меня на разъеме это красный провод.
должно получиться такое устройство))
Теперь делаем небольшой вырез с свободной стороны разъема для проводков. Внутри для них достаточно места…
насаживаем сверху и обклеиваем термопистолетом. У меня его дома не оказалось, поэтому я поджег авторучку и залил расплавленной пластмассой по окружности…
ну вот и все. Оставшийся провод разъема — это масса. Делаем для него клему под болт м8 и прикручиваем на усилитель крепежа педали тормоза или сцепления…
У меня клеммы такого диаметра не оказалось, в магазин идти лень… Шайба, хороший паяльник и нога выключателя или негодного реле…
Схема подключения трехконтактного реле поворотов
Искал информацию в интернете. Ни кто, видимо, такими делами не занимается. Или делает это втихоря.
Вот решил сделать небольшой отчет по изготовлению реле для Blazer s10 из реле от ВАЗ.
Делать будем как положено, с возможностью последующей замены.
Что потребуется?
реле поворотов ВАЗ 3х-контактное.
Разъем для лампы Н4 (идеально подходит под данное реле))
Ну и еще паяльник, олово, кислота (НЕ канифоль)
Для начала разбираем родное реле Блейзера…
Этот самый механизм откусываем бокорезами, что бы остались небольшые ножки для пайки…
Теперь соотносим 2 реле…
Биметаллическое реле — 2х контактное. принцип работы — пластинка нагревается — размыкает контакт, остывает — замыкает контакт. Чем выше ВАТТность ламп, тем чаще мигает, но лампы в продаже только мощностью 5 ватт поэтому у меня лично, мигало очень медленно. как временное решение — я подключал в разрез переднего поворотника еще по одной лампе, но иногда реле перегревается и отказывает в работе. Такое часто бывает, когда очень долго стоишь на светофоре с включенным поворотником… Ну и, конечно же, светодиодные лампы уже не подключить…
И так, внимательно смотрим фото — тут указано где вход 12 вольт, а где выход на поворотники…
Теперь рассмотрим 3х-контактное реле.
У него, в отличие от 2х-контактного имеется питание, при подаче которого, наблюдается равномерное размыкание-смыкание контактов, не зависимо от ВАТТности ламп. Можно даже светодиоды ставить.
И так. идем далее.
Обрезаем провода разъема реле "+" и "L" примерно по 3-4 см.
припаиваем "+" гнезда нового реле к ноге круглого реле с названием "+" входящий. У меня на штеккере это синий провод.
Провод разъема с маркировкой "L" припаиваем на вторую ногу круглого реле. У меня на разъеме это красный провод.
должно получиться такое устройство))
Теперь делаем небольшой вырез с свободной стороны разъема для проводков. Внутри для них достаточно места…
Столкнулся с проблемой долгого включения поворотов, сначало идёт задержка 1-1.5с, после чего слабая частота включения .Решил менять реле, и сразу подключить аварийную сигнализацию .Ведь если кто не знает – система аварийной сигнализации стала устанавливаться на автомобили семейства ВАЗ начиная с модели 2103,не включая машин импортного варианта.
Итак, нам понадобится:
1.Реле поворотов и аварийки от Ваз 2106.Номер (781.3777)
2.Разъем для реле
3.Кнопку аварийной сигнализации 2106,а именно 6-ти контактную. Номер(245.3710)
4.Разъем для кнопки
5.Ключ на 10.
6. Изолента или термоусадочные трубки.
7. Провод монтажный (около 5 метров). Желательно куски разных цветов.
Нам понадобится около 3 часов.
Порядок выполнения работы:
Можно использовать и старое реле, подключив его так как на схеме 2106, но в оригинальном реле 2101 используются устаревшие технологии и оно очень чувствительно к изменению нагрузки, поэтому ниже описывается процесс с заменой реле.
Снимаем старое реле указателей поворота, для чего отвинчиваем гайку его крепления к панели передка, и отсоединяем от него три провода. (цвета проводов должны соответствовать цветам на схеме 2101)
Чтобы не потерять гайку – сразу ставим на это место новое реле и слегка навинчиваем гайку. (не затягиваем)
Надеюсь, что вы уже определились с тем, куда вы будете устанавливать кнопку включения аварийной сигнализации… Если нет, то определяйтесь скорее, потому что мы начинаем прокладывать провода и тянуть нам их туда, где будет кнопка включения аварийки. У меня кнопка размещена в заглушке для радио в торпеде. (справа от руля)
Контакт реле 2 соединяем с проводом, снятым с контакта «L», старого реле и с контактом 7 кнопки аварийки.
Контакт реле 1 соединяем с контактом 4 кнопки аварийки.
Контакт реле 3 соединяем с проводом, снятым с контакта «Р», старого реле
Провод с контакта 4 крепим на массу, под гайку крепления реле.
Кстати, после того, как все, вышесказанное, уже выполнено, можно затянуть гайку крепления реле. (не переусердствуйте, крепление пластмассовое, можно и расколоть)
Контакт кнопки 4 уже должен быть соединен с контактом 1 реле.
Контакт кнопки 2 соединяем с проводом, снятым с контакта «+», старого реле.
Контакт кнопки 7 уже должен быть соединен с контактом 2 реле.
Контакты кнопки 1 соединяем с подрулевым переключателем указателей поворота к проводу голубого цвета с черноым маркером.
Контакты кнопки 3 соединяем с подрулевым переключателем указателей поворота к проводу голубого цвета.
Контакт кнопки 8 соединяем с плюсом, который не зависит от положения ключа в замке зажигания. Можно использовать плюс от прикуривателя. Если плюс берется от АКБ или от генератора, то желательно защитить эту цепь предохранителем на 8А.В моём случае это было к предохранителю №1 , т.к он идёт на плюс прикуривателя.
Вот и весь монтаж.
После этого стягиваем полученную косу проводов хомутиками и закрепляем провода, чтобы они не болтались и не перетирались. Можно прихватить новые проводники изолентой к уже имеющимся косам.
Периодически возникают вопросы с реле поворотов, когда на мотоцикл, да и не только на мотоцикл, еще и на автомобили, ставят светодиодные лампы в поворотники, либо меняют сами поворотники целиком на светодиодные. Штатные реле, как правило, отказываются работать с такими лампочками, потому что нагрузка для слишком мала. Оно (реле) воспринимает светодиодную лампу, как обрыв провода и начинает переключаться быстрее обычного. В обычных условиях, это удобно: стало реле «щелкать» быстрее обычного, следовательно, какая-то лампочка перегорела. Но для того, кто сознательно заменил лампы накаливания на светодиоды, это начало головной боли. Еще несколько лет назад, электронные реле поворотов для светодиодов стоили около 500 рублей, что совсем не гуманно. Мне тогда как раз потребовалось реле для светодиодов. Пошерстив интернет, нашел статью о переделке обычного автомобильного трехконтактного электронного реле поворотов в реле для светодиодов. Сделал все, как описано, все заработало, я и забыл. Но, в последнее время, видимо, весна сказывается, часто стал всплывать вопрос о реле для светодиодов.
Кого заинтересовало, прошу под кат.
По сравнению с тем, что было несколько лет назад. похоже, ситуация улучшилась. Так, буквально сегодня, переписываясь здесь с одним из форумчан, который заказал себе специальное реле поворотов для светодиодов выяснил, что цены на эти реле упали. По словам этого форумчанина, он заказал себе реле за 170р. Сегодня же, я купил обычное автомобильное реле в автомагазине за те же 170 рублей. Предполагаю, что я мог бы и дешевле найти, т.к. этот магазин далеко не самый дешевый, но я живу в маленьком городе, магазинов мало, я заехал в еще один магазин, там реле кончились. А ехать еще куда-то из-за выигрыша в 10-20 рублей… не вижу смысла.
Итак, перейдем к переделке.
Чтобы понять, что именно и как мы будем переделывать, приведу схему реле:
Основа реле — специализированный интегральный (на микросхеме) генератор импульсов, который управляет замыканием и размыканием малогабаритного реле. У микросхемы есть специальный вывод, который отслеживает падение напряжения на шунте. Это падение зависит от суммарного сопротивления подключенных (параллельно) ламп. Если какая-то лампа перегорает, сопротивление увеличивается, падение напряжения на шунте уменьшается, микросхема начинает переключаться быстрее. Если этот вывод микросхемы отключить, она будет давать импульсы с постоянной частотой, независимо от количества и мощности подключенных ламп, как раз то, что нам надо.
На схеме вывод, который надо отключить — перечеркнут.
Теперь переходим к практической реализации.
Купил я реле вот такое:
Широкая полоска металлическая — это как и есть тот самый шунт.
Вид на плату с микросхемой:
Видим микросхему. На ее корпусе есть точка, она всегда находится в углу. Эта точка называет ключ. Ключ всегда ставится у первого вывода микросхемы. Выводы нумеруются последовательно против часовой стрелки. Если вернуться к схеме, нам нужен вывод №7. Проводник, идущий от него я перечеркнул. Это оптимальное место, чтобы разрезать проводник. Если кто-то купит другое реле, точнее, другого производителя, там внутренности могут по внешнему виду отличаться. Поэтому я так подробно объясняю, как найти нужный проводник. Дорожку на плате я разрезал кончиком обычного ножа, процарапал несколько раз, увидел, что вместо медной дорожки просвечивается плата и хватит. Ток там мизерный, не пробьет.
Место разреза обведено в кружок.
Хочу обратить внимание тех, у кого штатное реле двухконтактное. На старенькой Ямахе R1-Z было как раз такое. Не пугайтесь! Там просто нет массового провода.
Подключение реле.
У реле 3 вывода:
39 — масса, подключена всегда.
49 — постоянный +, подключается при включении зажигания
49а — сигнальный, идет на пульт на переключатель поворотов и на аварийку.
Для подключения надо определить, где какой провод в штатной проводке. Если есть схема — хорошо, если нет, нужна лампа-пробник.
Для начала, найдем массу. Один вывод лампы-пробника на + аккумулятора, другим пробуем провода в разъеме. Переключатель поворотов и аварийка должны быть выключены. Где лампа загорелась, тот вывод и есть массовый. Подключаем провод лампы-пробника к любому контакту массы и пробуем провода в разъеме, при этом, не забываем включить зажигание. Но, загореться лампа может в обоих проводах (зависит от схемы подключения контрольной лампы в приборке), поэтому включаем любой поворотник или аварийку. Тот провод, где пробник загорелся — искомый +. Оставшийся провод — сигнальный. Проверить его можно если замкнуть провод + и сигнальный при включенных поворотниках, либо аварийке. Должны загореться повороты. Если кто боится, можно соединить лампой-пробником эти 2 провода, тогда поворотники будут гореть, но тускло, а пробник лишь чуть хуже, чем при подключении к аккумулятору. А все потому, что мы поворотники включили последовательно с пробником.
Дальше, уже возможны варианты, кто как именно подключит реле к штатному разъему. Я обычно в подобных случаях сам разъем не срезаю, а делаю переходник из проводов и клемм.
Если кому чего осталось не понятно, спрашивайте, постараюсь ответить. Но на выходные уеду, так что с ответами возможно задержка.
